从根本上讲，聚四氟乙烯衬里蝶阀通过一个简单而快速的四分之一转机械结构来工作。 一个安装在中心阀杆上的圆形蝶板在流道内旋转90度，以启动、停止或调节流体的流动。其关键特性是聚四氟乙烯（PTFE）衬里，它将阀门的金属主体与工艺介质完全隔离，从而提供卓越的耐腐蚀性。
聚四氟乙烯衬里蝶阀不仅仅是一个控制流动的机械装置；它是针对腐蚀性或高纯度应用的专业解决方案。其操作以旋转蝶板为中心，但其真正的价值来自于化学惰性的PTFE衬里，它保护阀门和工艺流体免受污染。
解析其工作原理
蝶阀的设计以其简洁而优雅。了解其核心组件可以阐明其在任何管道系统中的功能。
四分之一转机械结构
通过旋转阀杆90度（四分之一转）来操作阀门。这通常通过手动齿轮箱或执行器来实现，以实现快速简便的操作。
当蝶板旋转至与流向平行时，阀门完全打开。
当蝶板旋转至与流向垂直时，它压在衬里上形成密封，使阀门处于完全关闭位置。
蝶板和衬里的作用
蝶板是阀门的“守门员”，直接阻碍流动。然而，流体永远不会接触到金属蝶板或阀体。
相反，流体只与PTFE衬里接触。这个模压的、非反应性的塑料套筒覆盖了阀门所有与介质接触的内部表面。这种设计确保了腐蚀性化学品或高纯度物质不会腐蚀阀门或被其污染。
流量调节（节流）
与其他一些四分之一转阀门不同，蝶阀可用于节流或调节流量。通过将蝶板定位在完全打开和完全关闭之间的角度，您可以精确控制流速。
为什么选择PTFE衬里设计？
选择PTFE衬里阀门完全是出于安全有效地处理腐蚀性或敏感材料的需求。
终极耐化学性
PTFE是已知化学惰性最高的材料之一。它能抵抗各种酸、碱和溶剂，使其成为化工、制药以及食品和饮料行业的理想选择。
防止污染
由于衬里将工艺介质与阀门的金属部件隔离，它防止了浸出和污染。这对于要求高纯度的应用至关重要。
不粘表面
PTFE具有非常低的摩擦系数，形成一个不粘表面，可以阻止积垢并使清洁过程更有效。
了解权衡
尽管这种阀门设计非常有效，但它也有特定的注意事项，这对成功实施至关重要。
蝶板仍留在流道内
所有蝶阀的一个关键特性是，即使完全打开，蝶板仍然位于流道的中央。这会造成轻微的压降并可能引起一些湍流。
安装要求
为了获得最佳性能并避免不可预测的湍流，这些阀门应安装在直管道段中。一个常见的指导原则是，在阀门之前至少有6个管径的直管，在阀门之后有4个管径的直管。
在磨蚀性介质中可能磨损
虽然它非常适合腐蚀性液体，但柔软的PTFE衬里可能会受到高度磨蚀性浆料的损坏。如果用于持续的、剧烈的节流操作，蝶板的密封边缘也可能磨损。
蝶阀与球阀：一个关键区别
PTFE衬里球阀也是一种四分之一转阀门，但它使用一个带有孔的旋转球体。打开时，它提供一个笔直、无阻碍的流动路径（全通径）。
然而，球阀通常在节流方面表现不佳。蝶阀提供卓越的流量调节能力，使其成为需要简单开关以外功能的应用的更通用选择。
为您的应用做出正确的选择
使用这些指南来确定PTFE衬里蝶阀是否符合您的目标。
- 如果您的主要重点是腐蚀性介质的流量调节（节流）：PTFE衬里蝶阀是一个出色且经济高效的选择。
- 如果您的主要重点是带有零流量阻碍的简单开关控制：全通径PTFE衬里球阀可能是更好的技术解决方案。
- 如果您的主要重点是用于大口径管道的轻便、紧凑且快速反应的阀门：蝶阀设计在尺寸、重量和通常成本上具有显著优势。
通过了解这些核心操作原理和权衡，您可以自信地为您的特定工程挑战选择合适的阀门。
摘要表：
| 方面 | 关键特性 | 益处 |
|---|---|---|
| 操作 | 四分之一转（90°）蝶板旋转 | 快速、简单的开关和流量调节（节流） |
| 核心组件 | 模压PTFE衬里 | 将介质与金属主体隔离，提供终极耐化学性 |
| 理想用途 | 腐蚀性、高纯度或敏感介质 | 防止污染并保护阀门完整性 |
| 注意事项 | 蝶板仍留在流道内 | 可能导致轻微的压降和湍流 |
需要为您的腐蚀性或高纯度应用提供可靠的阀门吗？
KINTEK 专注于制造高性能PTFE组件，包括定制衬里蝶阀。我们服务于半导体、医疗、实验室和工业部门，确保精度和化学兼容性。
无论您需要原型还是大批量订单，我们都能制造出完美的解决方案来保护您的工艺和您的产品。
立即联系 KINTEK 讨论您的具体要求！

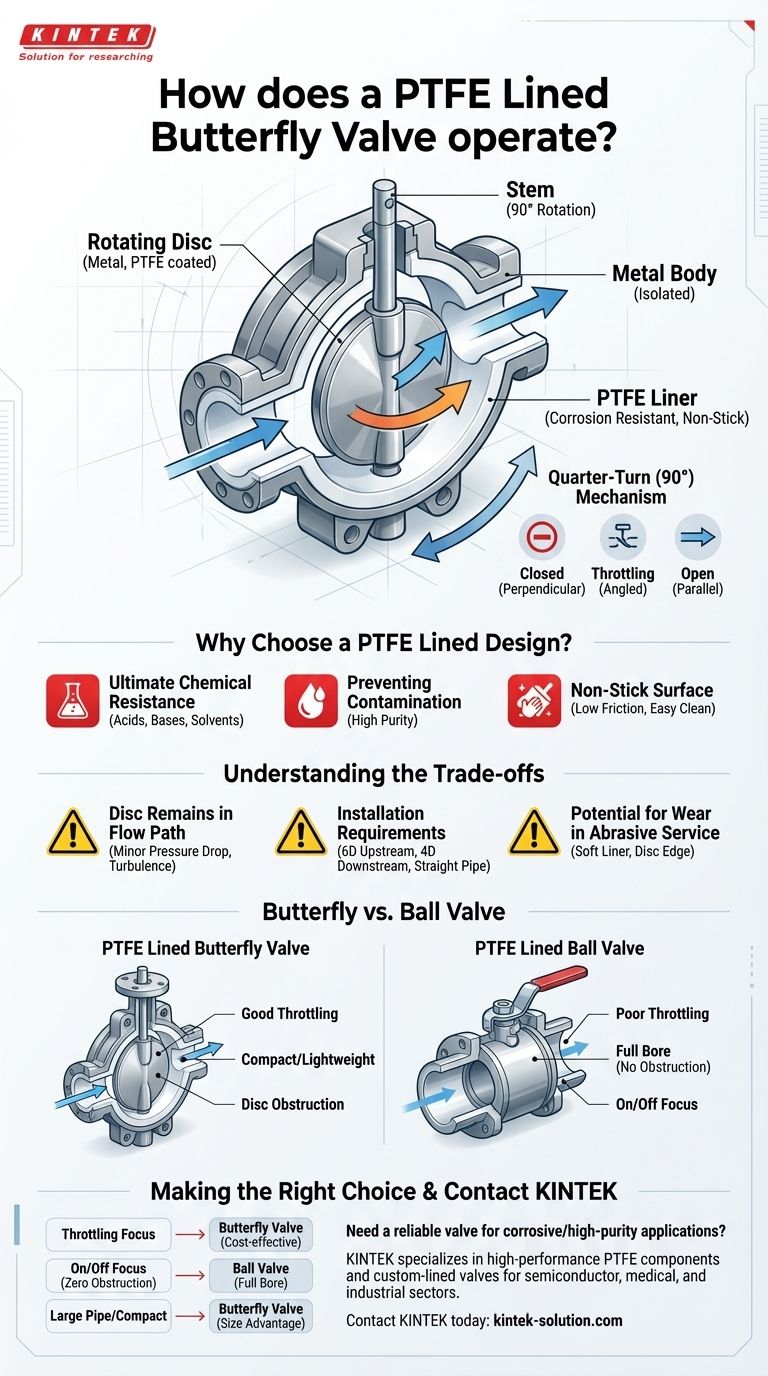

图解指南
