对于弹簧蓄能设计， 最小的PTFE密封件可以制造成适合小至1/16英寸（0.062英寸或1.57毫米）的沟槽。这个最小尺寸并非通用标准，而是取决于密封件的具体类型、所使用的蓄能器机制以及制造工艺的精度。
PTFE密封件的绝对最小尺寸不是一个固定数值，而是由具体的密封设计和制造商的能力决定的。对于工程师来说，关键的见解是，实现微型密封尺寸需要深入了解不同组件（如蓄能弹簧）如何施加物理限制。
什么决定了最小密封尺寸？
PTFE密封件尺寸的理论极限是设计约束和制造物理现实的直接结果。有几个因素共同决定了可能的最小占位面积。
密封件类型的作用
不同的密封件设计有不同的最小尺寸要求。例如，弹簧蓄能PTFE密封件可以制成适合小至1/16英寸深的沟槽。
相比之下，橡胶蓄能PTFE盖形密封件可能有不同的尺寸限制，有些能够以小至0.090英寸的轴向高度生产。
蓄能器限制
对于蓄能密封件，提供密封力的内部组件通常是限制因素。在弹簧蓄能密封件中，金属弹簧本身有一个最小物理尺寸，低于此尺寸则无法可靠制造或提供足够的力。
该蓄能器必须足够坚固，以激活PTFE外壳并保持密封，从而为整个密封组件的横截面设定了一个硬性限制。
制造精度
最终，最小尺寸由制造技术决定。该过程依赖于通过模压或挤压制造PTFE管，然后对其进行热处理和精加工。
最终的精确尺寸是通过CNC加工实现的。加工设备的复杂程度和操作员的技能决定了可以可靠生产的最严格的公差和最小的特征。
微型密封件的制造过程
制造高质量的PTFE密封件，尤其是在微观尺度上，是一个多步骤、精密控制的过程。
材料选择和模压
过程始于选择高质量的PTFE树脂。然后使用模压或挤压方法，将这种原材料压制并烧结成基本形状，通常是PTFE管。
精密CNC加工
这是确定密封件最终尺寸的最关键阶段。将模制的PTFE管在CNC车床上进行精确加工，以创建最终的密封轮廓，包括蓄能器的凹槽。
热处理和精加工
加工后，成形的密封件会经过一个热处理过程，有时称为固化或烧结。这一步骤增强了材料的机械性能、耐用性和耐温性。
质量保证
对于任何密封件，尤其是微型密封件，严格的测试至关重要。这包括尺寸验证以及泄漏和压力测试等功能测试，以确保密封件在其预期应用中能够可靠地运行。
理解小尺寸下的权衡
挑战尺寸的极限会带来每个设计师都必须权衡的实际考虑因素。
成本和复杂性增加
制造微型密封件需要高度专业化的设备和更严格的质量控制。这种复杂性不可避免地导致与标准尺寸密封件相比，每个零件的成本更高。
力可能减小
较小的蓄能弹簧固有地产生的力小于较大的弹簧。虽然这对于许多低压应用来说足够了，但这可能会限制密封件在高压或高动态环境中的有效性。
操作和安装挑战
极小且精密的密封件需要小心处理以防止损坏。安装过程也更具挑战性，需要更高的精度才能确保密封件正确就位并按设计工作。
为您的应用做出正确的选择
选择正确的微型密封件完全取决于您设计的具体要求。
- 如果您的首要重点是实现绝对最小的径向横截面： 优先考虑弹簧蓄能PTFE密封件，它们可以适应小至1/16英寸（0.062英寸）的腺体深度。
- 如果您的首要重点是在尺寸和特定轴向高度之间取得平衡： 研究橡胶蓄能PTFE盖形密封件，因为它们可以提供轴向高度低至0.090英寸的解决方案。
- 如果您的首要重点是确保性能和可靠性： 直接与专业的密封件制造商合作，讨论他们针对您特定应用的精确加工能力和材料选择。
通过了解密封件类型、蓄能器和制造精度之间的关系，您可以自信地为即使是最空间受限的设计指定PTFE密封解决方案。
摘要表：
| 因素 | 最小尺寸/限制 | 关键考虑因素 |
|---|---|---|
| 弹簧蓄能密封件 | 1/16英寸（0.062英寸）腺体深度 | 动态应用中最小的径向横截面 |
| 橡胶蓄能盖形密封件 | 0.090英寸轴向高度 | 特定轴向空间限制的替代方案 |
| 主要限制因素 | 蓄能器（弹簧）尺寸和加工精度 | 决定绝对可能的最小尺寸 |
需要用于微米级应用的可靠PTFE密封件吗？
KINTEK专注于定制PTFE组件的精密制造，包括用于半导体、医疗和实验室行业的密封件、衬垫和实验室用品。我们先进的CNC加工能力使我们能够从原型到大批量订单生产高质量的微型密封件，确保您的设计所需的性能和可靠性。
立即联系KINTEK，讨论您的具体要求并获得量身定制的解决方案。

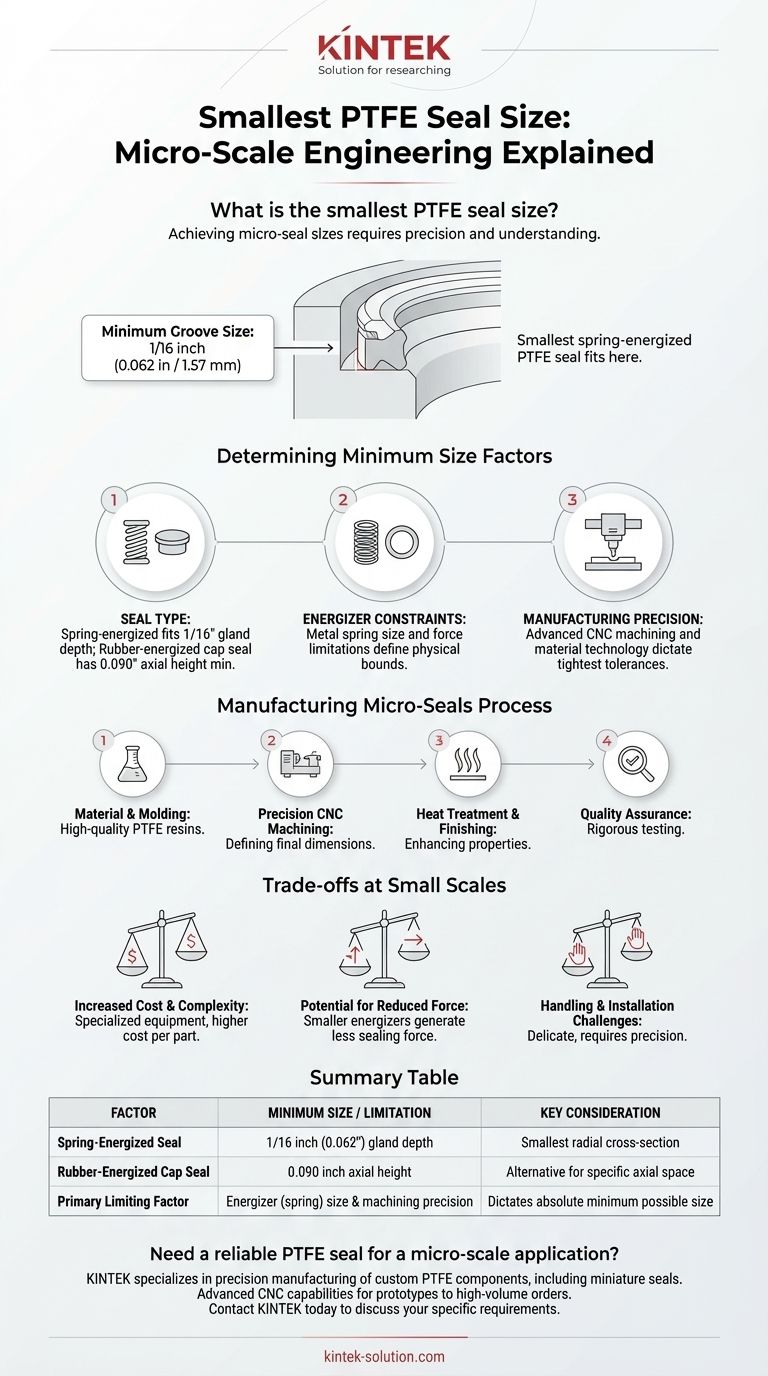

图解指南
