PTFE 球阀如何工作?了解其精确的流量控制机制

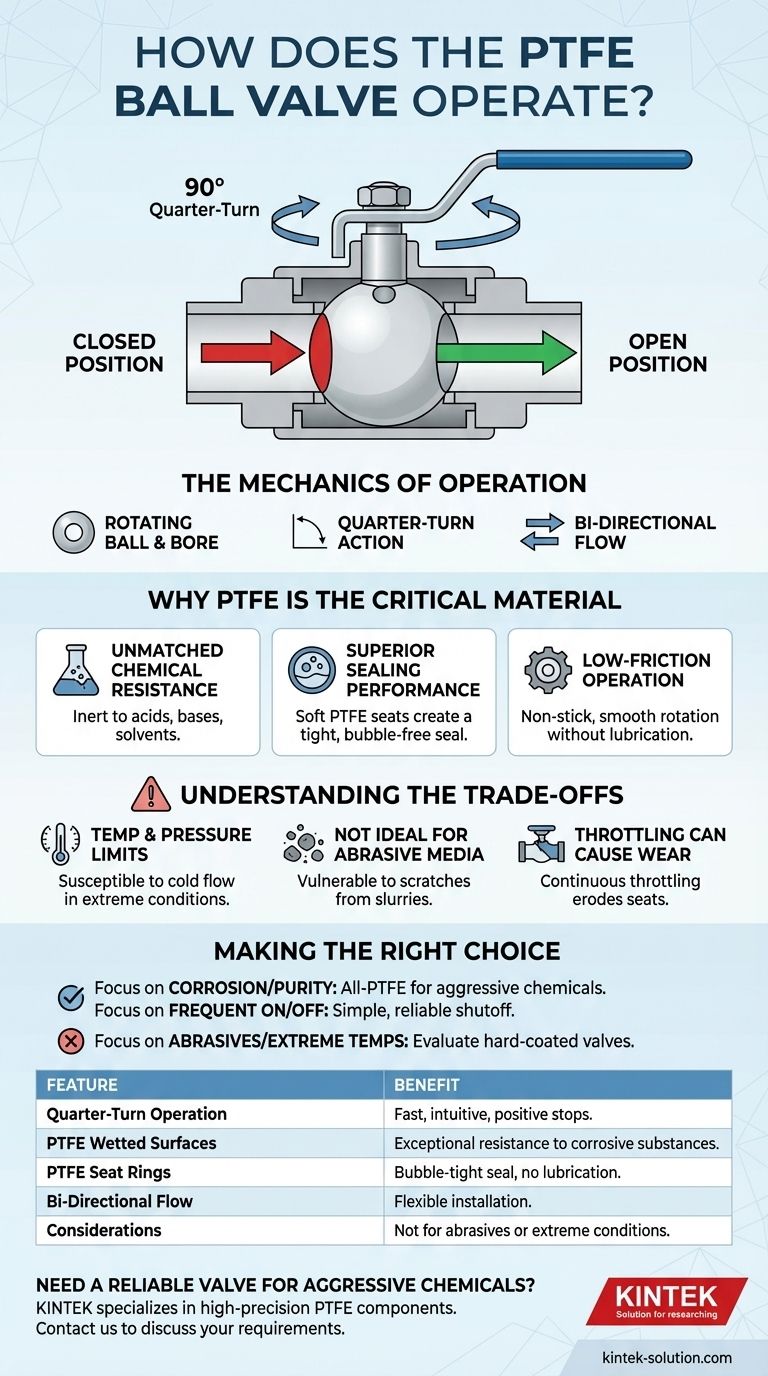

PTFE 球阀通过四分之一圈旋转机构控制流体流量。该阀门的特点是球形球体带有一个圆柱形孔,可旋转 90 度以对准或阻断流道。打开时,球体上的孔与阀体的入口和出口对齐,允许介质通过。内衬 PTFE 的阀体和阀座环可提供严密的密封,而执行机构(手动杠杆或气动)可实现快速操作。这些阀门在关闭应用中表现出色,但不设计用于节流。

要点说明:

  1. 四分之一圈旋转机构

    • ptfe 球阀)[/topic/ball-valve-ptfe] 使用球体旋转 90 度来切换开启和关闭状态。与闸阀或截止阀等多圈阀相比,这种设计可实现快速操作。
  2. 球体和内孔设计

    • 带有精密圆柱孔的球形球绕中心轴旋转。
    • 流量由旋转角度决定--90° 时完全对准(100% 流量),0° 时完全堵塞。
    • 与某些换向阀不同,对称设计允许双向流动。
  3. 聚四氟乙烯密封系统

    • 可更换的 PTFE 阀座环对球体表面形成低摩擦密封。
    • PTFE 的化学惰性使阀门适用于腐蚀性介质。
    • 与金属阀座相比,衬里可降低粘性流体的粘附风险。
  4. 驱动方式

    • 通过杠杆(小型阀门)或手轮(大型阀门)进行手动操作。
    • 气动执行器可实现工业系统的自动控制。
    • 由于 PTFE 具有润滑性,因此对扭矩的要求较低。
  5. 性能特点

    • 优点:气泡密封关闭、压降最小、运行快速。
    • 局限性:由于部分开口处可能出现阀座侵蚀,因此不适用于节流。
    • 典型应用包括化学加工、制药和高纯度系统。
  6. 维护特点

    • 模块化座圈便于更换,无需完全拆卸阀门。
    • 与弹性密封件相比,PTFE 的耐磨性可延长使用周期。
    • 阀杆密封通常使用额外的 PTFE 填料来防止泄漏。

这些阀门体现了材料科学(PTFE)如何增强机械设计,为具有挑战性的流体控制方案提供可靠的解决方案。从实验室设备到工业管道,它们都能实现精确的流量管理。

汇总表:

功能 说明
操作 旋转四分之一圈(90°),可快速打开/关闭
密封性 聚四氟乙烯座圈提供耐化学腐蚀的气泡密封
流量控制 90° 全孔对准;双向流量功能
驱动 手动杠杆/手轮或气动自动化
最适合 在腐蚀性/纯净介质中的关断应用(非节流
维护 可更换 PTFE 阀座;阀杆填料可防止泄漏

使用精密设计的 PTFE 球阀升级您的流体系统,产品包括 KINTEK - 设计用于腐蚀性、高纯度和工业应用。我们的阀门将 PTFE 的化学惰性与坚固的机械性能相结合,可确保无泄漏操作和较长的使用寿命。 立即联系我们的专家 讨论满足您特定需求的定制解决方案,从半导体加工到药品制造。
