Ptfe在半导体行业中是如何使用的？对纯度和性能至关重要

在半导体行业中，聚四氟乙烯（PTFE）是一种关键材料，用于那些必须承受极端恶劣的化学环境和宽泛温度范围而又不会污染制造过程的部件。由于其独特的性能，它被指定为超纯等级，用于定制实验室设备、流体处理系统和加热元件的保护性封装等应用。

PTFE在芯片制造中不可或缺的核心原因在于其近乎完全的化学惰性以及高热稳定性。这些特性确保了它不会与所使用的侵蚀性化学品和超纯水发生反应或浸出杂质，否则这些杂质会毁坏硅晶圆上的微观电路。

为什么PTFE对芯片制造至关重要

半导体制造工厂（或“无尘室”）的环境是地球上要求最苛刻的环境之一。材料必须在极端条件下完美运行，在这些条件下，即使是微小的污染也可能导致灾难性的故障。PTFE独特的分子结构使其成为少数能够满足这些要求的材料之一。

半导体制造依赖于涉及强腐蚀性和反应性化学品（包括强酸、强碱和溶剂）的一系列步骤。

PTFE几乎是惰性的，这意味着它不会与这些侵蚀性物质发生反应。这可以防止材料降解，更重要的是，确保它不会将污染物引入工艺流体中。

标准等级的聚合物不适用于半导体应用，因为它们可能含有会浸出的填料、加工助剂或其他杂质。

对于这个行业，使用的是专门的超纯或原生PTFE。这种等级按照最高的纯度标准制造，以消除任何可能影响芯片良率的污染风险。

芯片制造涉及的工艺跨越了巨大的温度范围，从深冷温度到几百摄氏度。

PTFE在非常宽的范围内保持其完整性和稳定性，通常在-200°C到260°C（-328°F到500°F）之间，使其适用于各种加热和冷却阶段使用的部件。

PTFE的特性直接转化为半导体制造过程中的特定高价值应用，特别是在纯度和耐化学性至关重要的地方。

在无尘室中，超纯水（UPW）和侵蚀性工艺化学品的输送是一项关键功能。

PTFE广泛用于阀门、密封件、泵部件以及软管和管道的内衬。其非反应性表面确保了所输送流体的纯度从源头到使用点都能保持不变。

任何与硅晶圆直接或间接接触的工具都可能是污染源。

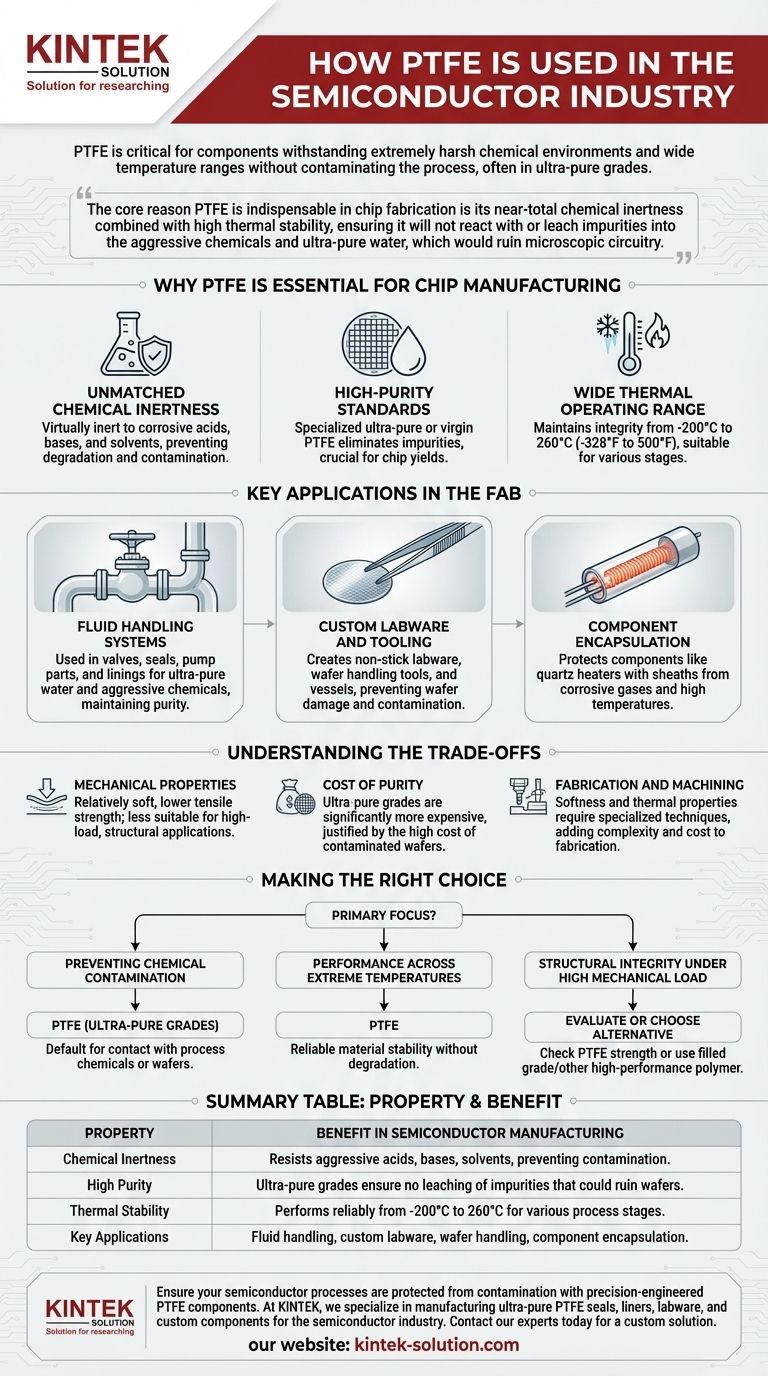

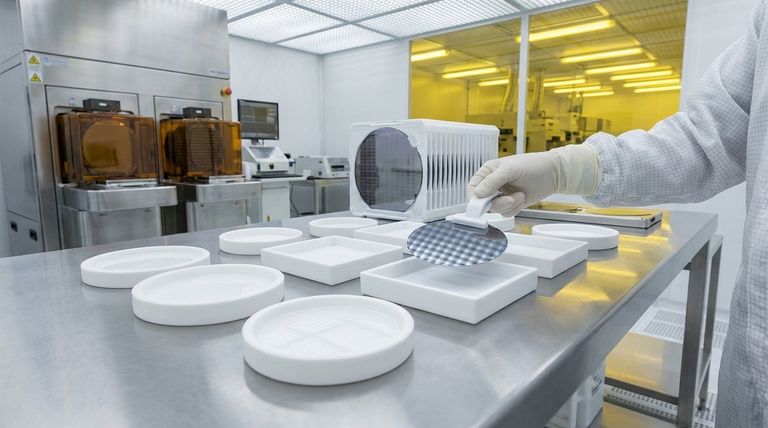

由于其纯度和不粘性，PTFE被用于制造定制实验室设备、晶圆处理工具（如镊子和夹具）以及工艺容器。这确保了晶圆在处理和加工过程中不会受到损坏或污染。

工艺腔室内的许多部件必须受到保护，使其免受恶劣化学环境的影响。

PTFE用于封装装置，例如石英加热器的保护套管。PTFE护套可保护加热器免受腐蚀性气体的侵害，同时承受高温操作。

尽管其特性使其非常适合许多应用，但PTFE并非万能的解决方案。了解其局限性是正确选择材料的关键。

与金属或其他工程聚合物相比，PTFE是一种相对较软的材料，具有较低的拉伸强度和抗蠕变性（恒定载荷下的变形）。

这使得它不太适合对机械刚性要求较高的重载结构应用。

半导体行业所需的超纯等级的PTFE比标准工业等级的贵得多。

这种成本是合理的，因为一批晶圆被污染的损失是巨大的，因此投资于高纯度材料是一种必要的保险形式。

虽然PTFE可以加工成复杂的形状，但其柔软性和热学特性要求采用专门的技术来保持严格的公差。这可能会增加定制零件制造的复杂性和成本。

选择正确的材料是确保工艺稳定性、最大化良率和避免半导体制造中昂贵的停机时间的基础。

最终，正确利用PTFE是维持现代芯片制造所需原始条件的基础要素。
