Ptfe包覆垫片有哪些尺寸规格可供选择？从Dn15到Dn2000，找到您的完美匹配

PTFE包覆垫片有多种尺寸可供选择，以适应标准的工业管道，尺寸范围从最小的12毫米到DN2000。这些尺寸由ASME、EN和DIN等主要国际标准定义，以确保兼容性。垫片总厚度通常在1毫米到10毫米之间，而关键的PTFE包覆层本身的厚度通常为0.5毫米，尽管对于独特的应用，定制尺寸非常普遍。

关键在于理解垫片的“尺寸”不仅仅是一个单一的测量值。它是一个由公称管径、适用的法兰标准和所需的厚度定义的系统——所有这些都必须与应用正确匹配，以确保可靠、无泄漏的密封。

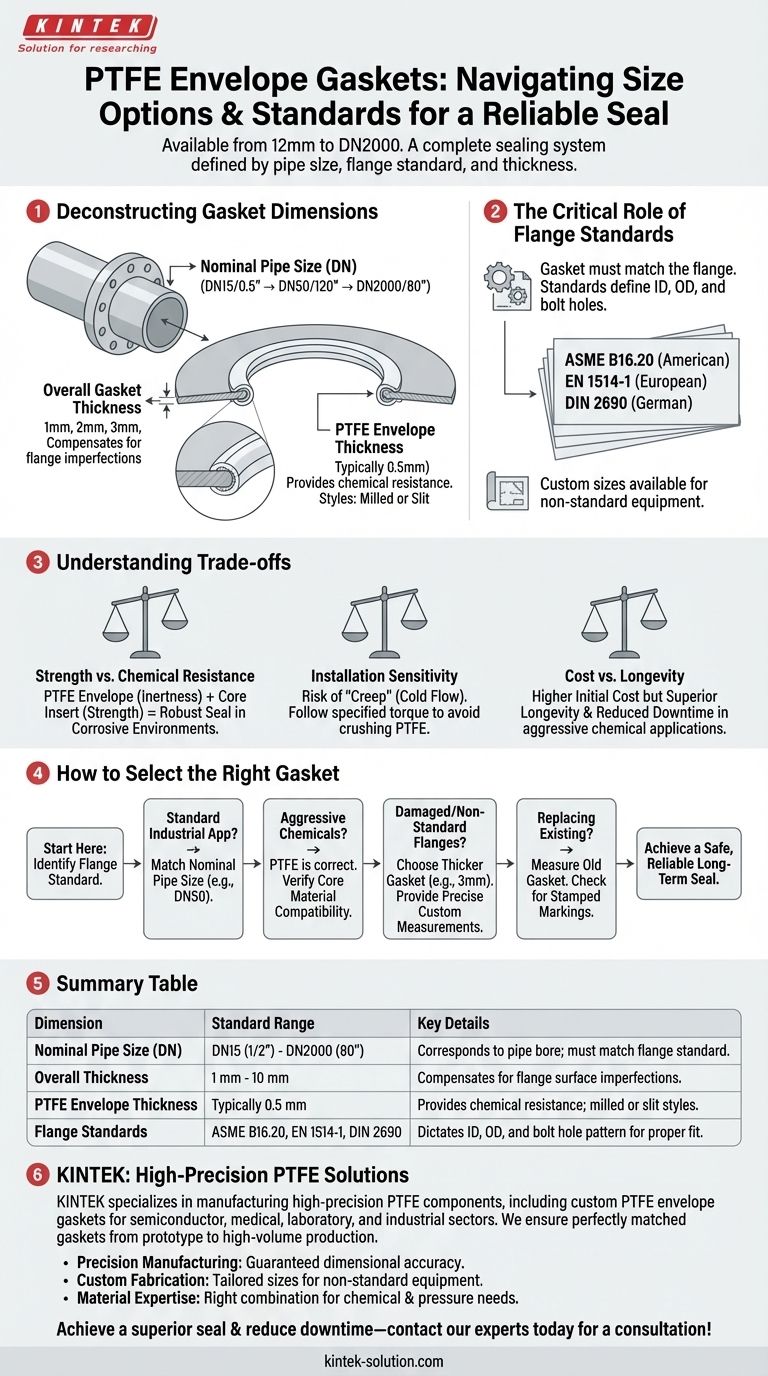

解析垫片尺寸

要选择正确的垫片，您必须了解定义其尺寸和形状的组成部分。每个尺寸在创建安全密封方面都起着特定的作用。

主要的尺寸指标是公称管径，在公制系统中通常表示为DN（Diamètre Nominal），在英制系统中表示为NPS（Nominal Pipe Size）。这对应于管道的内径。

标准尺寸范围从DN15 (1/2") 到 DN2000 (80")，涵盖了绝大多数工业管道应用。

垫片总厚度对于补偿法兰表面的任何不平整至关重要。

常见厚度包括1毫米、2毫米、3毫米、4毫米、5毫米和6毫米，对于定制需求，可提供厚至10毫米或更大的选项。较厚的垫片可以更好地填充磨损或变形法兰上的不规则之处。

这特指PTFE层的厚度，它包裹着核心材料，通常约为0.5毫米。正是这个包覆层提供了垫片标志性的耐化学性。

包覆层主要有两种制造样式：铣削式（从单个PTFE圆柱体加工而成，形成无缝表面）或开槽式（从板材切割并焊接而成），具体取决于尺寸和应用要求。

垫片必须与它所要密封的法兰完美匹配。工业标准规定了这些尺寸，以确保互换性和安全性。仅仅知道管径是不够的。

法兰标准定义了垫片所需的内径 (ID)、外径 (OD) 和螺栓孔距。一个符合公称管径但与法兰标准不符的垫片将无法正确安装或密封。

您会遇到的最普遍的标准包括：

在订购前，请务必核实您的系统使用的是哪个标准。

对于不符合公布标准的非标准设备、旧系统或独特的法兰设计，定制制造是行业内的标准做法。

尽管PTFE包覆垫片用途广泛，但它们具有特定的特性，使其非常适合某些应用，而不太适合其他应用。了解这些权衡对于正确选择至关重要。

包覆垫片的巧妙之处在于其材料的组合。它将PTFE包覆层近乎完全的化学惰性与核心内衬材料（如无石棉或橡胶）的机械强度和可压缩性结合在一起。

这种设计在腐蚀性环境中提供了一个坚固的密封，而在这些环境中，简单的PTFE垫片可能会在压力下变形。

PTFE的主要限制是它在高的机械载荷下容易发生“蠕变”或“冷流”。过度拧紧法兰螺栓会损坏包覆层并破坏密封。

在安装过程中，严格遵守规定的扭矩值至关重要，以使垫片充分压缩以实现密封，但又不能压碎PTFE。

这些是优质垫片。它们的成本高于简单的橡胶或纤维垫片。然而，在涉及腐蚀性化学品的应用中，它们较长的使用寿命和抗降解性通过减少停机时间和更换频率，提供了更优越的总拥有成本。

请使用以下指南，确保您为系统的独特需求指定了正确的垫片。

正确地将垫片的尺寸和标准与您的法兰相匹配，是实现安全可靠的长期密封的基础步骤。
