与标准弹性体O型圈的沟槽设计相比，PTFE O型圈设计的根本区别在于一个关键特性：PTFE是刚性的，而非弹性的。与橡胶不同，PTFE（聚四氟乙烯）不会拉伸，且“记忆性”极差，这意味着沟槽设计必须优先考虑易于安装和更低、更精确的压缩程度。
PTFE O型圈的核心挑战在于其缺乏弹性。因此，您的沟槽设计必须适应一个不能被拉伸到位，并且需要特定、有限压缩才能形成可靠密封而不会永久变形的O型圈。
核心挑战：塑性密封与弹性密封
要设计一个有效的沟槽，您必须首先了解材料的行为。弹性体O型圈的作用像一个弹簧，而PTFE O型圈的作用更像一个柔软、可变形的固体。
弹性体行为（弹簧）
标准的橡胶O型圈在安装过程中被拉伸或压缩。它会持续抵抗沟槽壁，即使在轻微的缺陷或压力波动下也能保持密封。这就是弹性密封。
PTFE行为（流动的固体）
PTFE没有这种“回弹”特性。当被压缩时，它倾向于“冷流变”或永久变形，而不是反弹。您的设计目标是利用系统压力来激活密封，迫使PTFE进入间隙。这更接近于塑性密封。
PTFE O型圈沟槽设计的关键原则
由于您不能依赖材料的弹性，沟槽的机械设计对于确保防泄漏密封变得更加关键。
优先考虑易于安装的沟槽几何形状
最重要的一点是如何安装O型圈。因为它不能被拉伸，封闭式沟槽会带来很大问题。

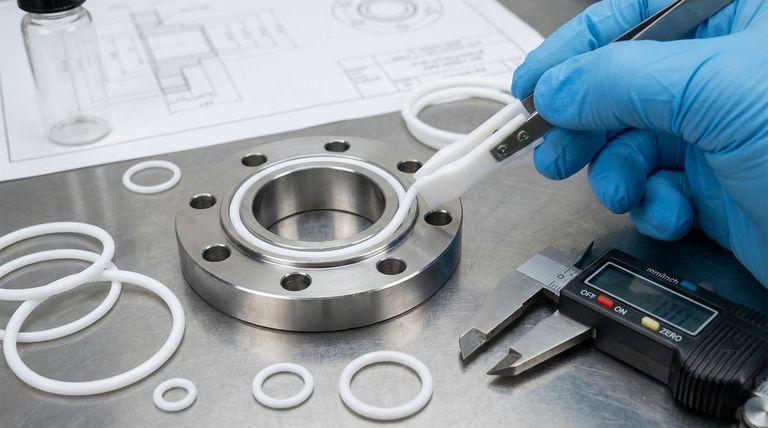

端面密封（如法兰连接或盖子上的密封）是理想的应用场景。这些允许O型圈直接放入到位，而无需任何拉伸或困难的操作。
限制在封闭式内部沟槽中的使用
应避免将O型圈必须拉伸过活塞并卡入内部沟槽的设计。这个过程几乎肯定会损坏或永久变形一个固态PTFE O型圈，导致密封立即失效。
指定较低、精确的压缩率
虽然典型的弹性体O型圈的压缩率可能达到其截面的15-30%，但PTFE需要更轻柔的处理。
目标是10-15%的截面压缩率。任何更高的压缩都可能导致过度的冷流变，从而永久降低O型圈的密封能力。任何更低的压缩可能不足以提供初始密封所需的力。
精确匹配O型圈和沟槽尺寸
您不能依靠材料拉伸来弥补微小的尺寸差异。O型圈的内径或外径应与其所在的模槽的标称尺寸完全对应。
这种精确度确保了O型圈得到适当支撑，并且压缩均匀地施加在其截面上。
理解权衡
使用PTFE可提供卓越的耐化学性和耐热性，但这种性能伴随着必须在设计中尊重的重大机械限制。
永久变形和冷流变
主要的权衡是PTFE倾向于产生永久变形。如果一个接头被拆开，PTFE O型圈通常不能重复使用。它已经适应了沟槽的形状，并失去了重新密封的能力。
对安装的敏感性
PTFE的刚性使其不容忍错误操作。将O型圈强行塞入设计不佳或难以触及的沟槽中，很可能会造成一个小小的缺口、划痕或应力点。这个微小的损坏区域通常是压力下发生泄漏的精确位置。
高热膨胀系数
PTFE随温度变化的膨胀和收缩幅度远大于大多数金属。您的沟槽设计必须考虑到这一点，提供足够的空间来容纳O型圈在高温下的膨胀，而不会将其挤出。
为您的应用做出正确选择
您的设计策略应由您创建的密封类型决定。
- 如果您的主要重点是静态端面密封： 这是理想的用例。设计一个简单的矩形或燕尾槽，允许直接放入安装，并提供10-15%的截面压缩。
- 如果您的主要重点是动态密封： 标准的PTFE O型圈通常不是一个好的选择。考虑使用弹簧加载的PTFE密封件，它包含一个金属弹簧来提供PTFE材料所缺乏的机械“记忆性”。
- 如果您的主要重点是改装现有沟槽： 风险很高。不要强行使用标准尺寸的PTFE O型圈，而是利用PTFE易于机加工的特性，定制尺寸的O型圈，使其与现有模槽尺寸完美匹配。
最终，成功的PTFE O型圈密封是通过在您的机械设计中适应材料的刚性来实现的。
总结表：
| 设计原则 | PTFE的关键考虑因素 |
|---|---|
| 沟槽几何形状 | 优先考虑易于安装的端面密封；避免封闭式内部沟槽。 |
| 压缩率（%） | 限制在10-15%截面，以防止永久性冷流变。 |
| 尺寸配合 | O型圈和沟槽尺寸必须精确匹配；不能依靠拉伸来补偿。 |
| 主要权衡 | 易于产生永久变形；拆卸后通常不可重复使用。 |
